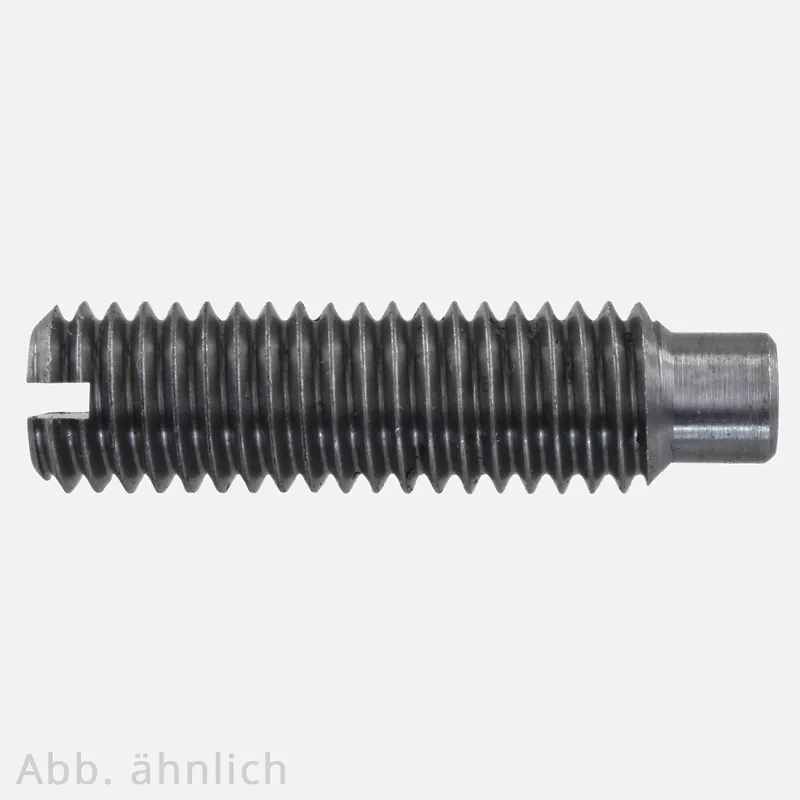

Top-Angebot 100 Gewindestifte M5x20 mm – DIN 417 – mit Schlitz und Zapfen – blank

Beschreibung

Gewindestifte DIN 417Mit Schlitz und Zapfen für formschlüssige Sicherungen

Produktübersicht

Diese Gewindestifte entsprechen der DIN 417 und besitzen ein durchgehendes metrisches Vollgewinde, einen geraden Schlitz für die Montage sowie einen konischen Zapfen am Ende. Der Zapfen greift in eine vorbereitete Passung, Nut oder Bohrung im Gegenstück ein und verhindert so das Verdrehen oder Verrutschen des befestigten Bauteils. Die blanke Oberfläche ohne Korrosionsschutz gewährleistet eine exakte Passung und wird vorwiegend im Innenbereich verwendet.

Hauptmerkmale

• Norm: DIN 417Gewindestift mit Zapfen und Schlitzantrieb.
• Antrieb: Schlitzgeeignet für einfache Montage mit Standardwerkzeug.
• Endform: Konischer Zapfenfür sicheren Formschluss in einer Gegenbohrung oder Nut.
• Gewinde: Durchgehendes Vollgewinde für flexible Einschraublängen.
• Oberfläche: Blankohne Beschichtung, präzise maßhaltig.
• Material: Unlegierter Stahl (in der Regel), optional in Edelstahl oder anderen Varianten erhältlich.

Vorteile

1. Formschlüssige Verbindung: Der Zapfen fixiert das Bauteil sicher gegen Verdrehung.
2. Präzise Montage: Blank ausgeführt für spielfreien Sitz und exakte Justierung.
3. Universell einsetzbar: Für alle Anwendungen, bei denen Bauteile verdrehsicher fixiert werden müssen.
4. Einfaches Handling: Montage mit Schlitzschraubendreherkein Spezialwerkzeug erforderlich.
5. Normgerecht: Kompatibel mit genormten Komponenten und Gewinden.

Einsatzgebiete

• Maschinen- und Anlagenbau
• Wellenbefestigung, z. B. von Riemenscheiben, Kupplungen oder Hebeln
• Vorrichtungsbau und Verbindungstechnik
• Feinmechanik und Modellbau
• Allgemeine Schraubensicherungen gegen Verdrehen

Anwendungshinweise

• Der Gewindestift wird mit einem Schlitzschraubendreher eingedreht, bis der Zapfen sicher in die vorbereitete Gegenbohrung greift.
• Zur sicheren Verbindung sollte das Gegenstück entsprechend vorbereitet sein (z. B. mit Zapfenbohrung oder Nut).
• Die blanke Oberfläche ist empfindlich gegen Korrosionnur in trockenen oder geschützten Bereichen verwenden oder nachträglich konservieren.
• Nicht geeignet für hochvibrierende Anwendungen ohne zusätzliche Sicherung.

Zusätzliche Informationen

• Gewindestifte nach DIN 417 sind in unterschiedlichen Längen und Gewindegrößen (z. B. M3 bis M12) erhältlich.
• Für Anwendungen mit erhöhtem Korrosionsschutzbedarf stehen Varianten mit Beschichtung (z. B. verzinkt) oder aus Edelstahl zur Verfügung.
• Die Form mit Zapfen bietet gegenüber stumpfen oder kegelförmigen Enden den Vorteil einer exakten, drehfesten Positionierungbesonders bei wiederholter Montage.
