Beschreibung

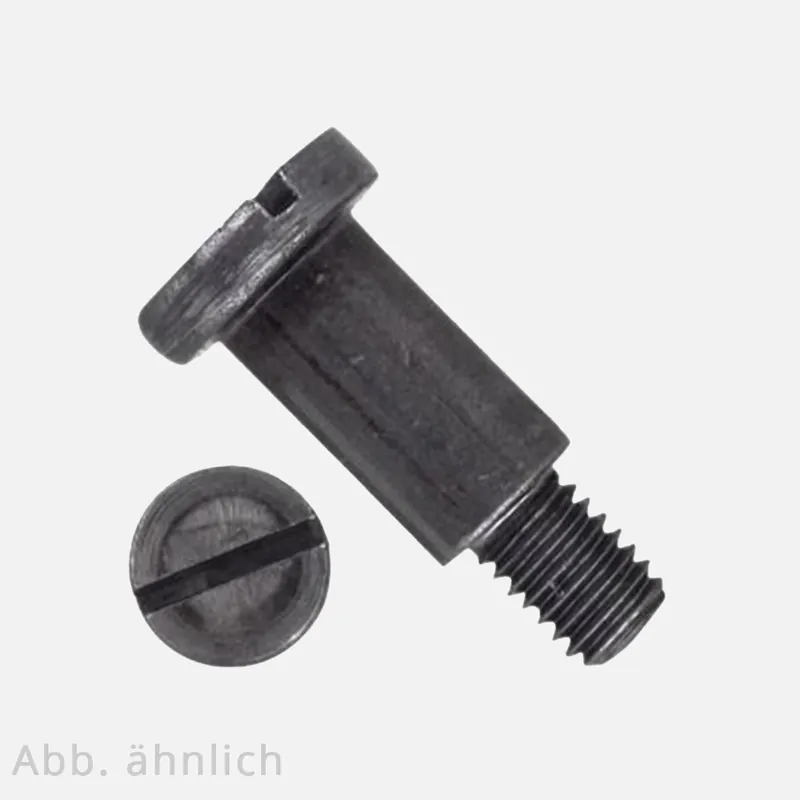

Präzise, flach & vielseitigFlachkopfschrauben nach DIN 923 mit Schlitz und Ansatz
Produktübersicht
Flachkopfschrauben nach DIN 923 besitzen einen flachen Kopf mit Schlitzantrieb und einen zylindrischen Ansatz unterhalb des Kopfes. Sie werden häufig in Vorrichtungen, Maschinen oder Feinmechanik verwendet, um Bauteile exakt zu positionieren. Die Ausführung in Stahl, Festigkeitsklasse 4.6, blank (unbeschichtet) bietet gute Festigkeit bei einfacher Bearbeitbarkeit und ist ideal für trockene Innenbereiche.
Hauptmerkmale
- Norm: DIN 923Flachkopfschraube mit Schlitz und Ansatz
- Kopfform: flach, mit zylindrischem Ansatz zur präzisen Zentrierung
- Antrieb: Schlitzfür manuelle oder maschinelle Verschraubung
- Material: unlegierter Stahl, Festigkeitsklasse 4.6
- Oberfläche: blank (roh, unbehandelt, ohne Korrosionsschutz)
- Eigenschaften: passgenau, formstabil, leicht zu montieren
Vorteile
- Präzise Zentrierung: Ansatz sorgt für exakten Sitz ohne Versatz Flache.
- Kopfform: Ideal für bündige oder verdeckte Verschraubungen.
- Einfache Montage: Klassischer Schlitz für Standardwerkzeuge.
- Hohe Maßhaltigkeit: Ideal für Vorrichtungen und Justierarbeiten.
- Blanker Stahl: Gut geeignet für beschichtete oder nachbearbeitete Oberflächen.
Einsatzgebiete
- Maschinen- und Vorrichtungsbau
- Werkzeug- und Gerätebau
- Feinmechanik und Modellbau
- Montage von Schaltern, Abdeckungen oder Leisten
- Innenbereiche ohne Korrosionsbelastung
Anwendungshinweise
- Nur im Innenbereich oder mit nachträglichem Korrosionsschutz verwenden.
- Schlitzantrieb sauber ansetzen, um Kopf und Schlitz nicht zu beschädigen.
- Passung des Ansatzes prüfensollte spielfrei, aber leichtgängig sitzen.
- Nicht überdrehen, da Festigkeitsklasse 4.6 nur für moderate Anzugsmomente geeignet ist.
Zusätzliche Informationen
- Festigkeitsklasse: 4.6 (Zugfestigkeit ca. 400 N/mm²)
- Alternative Normen: ISO 1207 (ähnliche Schrauben ohne Ansatz)
- Temperaturbeständigkeit: bis ca. +200° C
- Nachträgliche Oberflächenbehandlung möglich: z. B. galvanisch verzinken oder brünieren
| Produktgruppe: | Flachkopfschrauben |
|---|---|
| Durchmesser: | 8 mm |
| Gewindenennmaß: | M8 |
| Gesamtlänge: | 25 mm |
| Inhalt: | 50 Stück |
| Werkstoffgruppe: | Stahl |
| Antrieb: | Schlitz |
| Kopfform: | Flachkopf |
| Artikelart: | A-Ware |
| Beschichtung: | kein Oberflächenschutz |
| DIN: | DIN 923 |
| Farbe: | grau bis schwarz |
| Festigkeitsklasse: | 4.6 |
| Gewindeart: | metrisches ISO-Gewinde |
| Gewindeausführung: | Teilgewinde |
| Hersteller: | Reyher |
| Kopfdicke: | 3,8 mm |
| Oberfläche: | blank |
| Produktfamilie: | Schrauben |
| Schaftlänge: | 25 mm |
| Ø-Kopf: | 16 mm |
| Ø-Schaft: | 10 mm |
