Beschreibung
Hoch, präzise, selbstsicherndfür belastbare Verbindungen mit Feingewinde
Produktübersicht

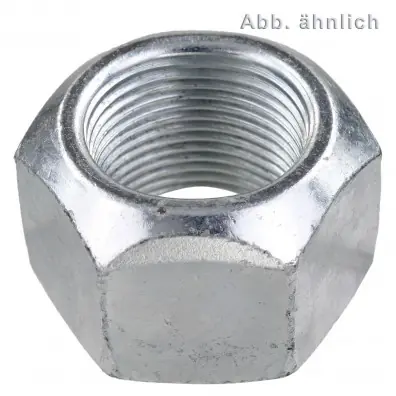

Diese hohen Sechskantmuttern mit Klemmteil nach DIN 980 sind mit einem metrischen Feingewinde ausgestattet und bieten eine besonders spielfreie, sichere Verschraubung. Die verzinkte Oberfläche schützt zuverlässig vor Korrosion, während die Bauform mit Klemmteil für dauerhaft festen Halt sorgtauch bei Vibration oder Stoßbelastung. Ideal für Anwendungen mit hohen Anforderungen an Passgenauigkeit und Sicherheit.
Hauptmerkmale
- DIN 980Form V: Mit integriertem nichtmetallischem Klemmteil für Schraubensicherung.
- Feingewinde: Höhere Gewindegänge auf kürzerer Länge für präzise Justierung und besseren Halt.
- Hohe Ausführung: Mehr Klemmfläche für höhere Vorspannkraft und Belastbarkeit.
- Verzinkt: Galvanischer Korrosionsschutz für trockene und leicht feuchte Umgebungen.
- Selbstsichernd: Kein zusätzliches Sicherungselement erforderlich.
Vorteile
- Sichere Verbindung bei Erschütterungenideal bei dynamischen Belastungen.
- Feingewinde erlaubt exaktes Anziehen und verhindert unbeabsichtigtes Lockern.
- Mehr Gewindefläche durch hohe Formfür besonders belastbare Verschraubungen.
- Zeit- und Materialersparnis durch integrierte Klemmwirkung.
Einsatzgebiete
- Maschinen- und Gerätebau mit hoher Passgenauigkeit
- Feinmechanik und Sonderkonstruktionen
- Metallbau, Fahrzeugtechnik, Vorrichtungsbau
- Anwendungen mit Vibration, Stoß oder thermischer Belastung
Anwendungshinweise
- Die Mutter wird mit Standardwerkzeugen montiert.
- Die Klemmwirkung ist auf saubere, fettfreie Gewindeoberflächen angewiesen.
- Aufgrund der Klemmfunktion nur bedingt wiederverwendbar.
- Nach Demontage sollte die Mutter auf festen Halt geprüft werden.
Zusätzliche Informationen
- Feingewinde sind empfindlicher gegen Verschmutzung und Gewindebeschädigungdaher besonders sorgfältig handhaben.
- Nicht geeignet für Temperaturen über 120° C, da das Klemmteil an Wirksamkeit verlieren kann.
- Kombinierbar mit Schrauben hoher Festigkeitsklasse, z. B. 10, für maximale Vorspannkraft.
| Produktgruppe: | Sicherungsmuttern |
|---|---|
| Durchmesser: | 16 mm |
| Höhe: | 16 mm |
| Ø-Außen: | 26,2 mm |
| Gewindenennmaß: | M16 |
| Inhalt: | 50 Stück |
| Werkstoffgruppe: | Stahl |
| Antrieb: | Sechskant |
| Antrieb Größe: | 24 |
| Antrieb Kürzel: | SW |
| Artikelart: | A-Ware |
| DIN: | DIN 980 |
| Farbe: | silber |
| Festigkeitsklasse: | 10 |
| Form: | Form V |
| Gewindeart: | metrisches Feingewinde |
| Gewindelänge: | 16 mm |
| Gewinderichtung: | Rechtsgewinde |
| Gewindesteigung: | 1,5 mm |
| Hersteller: | Reyher |
| ISO: | ISO 10513 |
| Oberfläche: | verzinkt |
| Produktfamilie: | Muttern |
| Produkthöhe: | 16 mm |
| Produktklasse: | A |
| Schlüsselweite: | 24 |
| Werkstoff Nr.: | N/A |
